前言
在半导体封装、PCB 组装、精密电子、光电器件生产领域，防静电、导电高分子材料（防静电袋、隔离膜、橡胶垫、载带、缓冲发泡材料、导电胶带等）是 ESD 防护体系不可或缺的基础耗材。行业普遍重点管控表面电阻、静电衰减、卤素、可析出离子，却常常忽视一项隐蔽性极强的风险：材料配方内硫元素与含硫化合物。
大量现场失效案例证实：即便材料静电指标完全符合 ANSI/ESD S20.20、IEC 61340 标准，若原材料含有游离硫、有机硫、硫化盐、高硫导电炭黑、橡胶硫化体系助剂，在高温、高湿密闭仓储工况下，硫组分会缓慢析出，引发金属电极硫化腐蚀，造成芯片、电阻、晶圆、PCB 线路隐性失效。东莞市恒升防静电用品有限公司结合近二十年洁净防静电材料研发与半导体客户失效分析经验，系统梳理硫成分来源、腐蚀机理、分级危害，并提出材料选型与管控方案，供制造业工艺、品质、采购工程师参考。
一、防静电 / 导电材料中硫元素从何而来？
硫并非防静电材料必需组分，市面上含硫导电耗材的硫来源主要分为四大类：
1、导电填料：普通工业级导电炭黑
传统炭黑生产工艺残留大量结合硫、游离硫，总硫含量可达 0.1%~0.5%。廉价导电 PE、导电 EVA 原料普遍选用高硫炭黑降低成本，是包装类防静电材料最主要硫污染源；高端半导体场景必须选用低硫 / 无硫品级导电填料。
参考标准：ISO 1138 炭黑硫含量测试方法，高端电子材料建议炭黑总硫＜0.05%。
2、橡胶类防静电制品硫化体系
防静电丁腈橡胶、硅胶垫、防静电胶辊、橡胶指套，传统工艺使用硫磺、硫化促进剂（硫醇类、秋兰姆类）交联。固化后仍存在未反应游离硫，持续缓慢释放硫化氢、挥发性有机硫化物。
3、助剂、稳定剂、回收料杂质
回收塑料、再生导电母粒、部分硫系热稳定剂，会带入硫酸盐、有机硫杂质；部分润滑剂、相容剂含有硫官能团，高温环境发生分解迁移。
4、容易混淆区分：结合硫 vs 可析出活性硫
材料检测总硫含量≠腐蚀风险。高分子骨架稳定结合硫基本无危害；游离单质硫、硫化氢、易迁移有机硫、可溶性硫化物为活性硫，具备腐蚀能力，也是企业管控核心。很多供应商仅提供总硫检测报告，回避可析出硫测试，存在巨大隐患。
二、硫污染核心失效机理：硫化腐蚀（Sulfidation）
硫元素的危害本质是金属硫化反应，在湿度、温度、微小电场加速下持续发生：
银、铜、镍、镀金层、锡银焊料是电子元器件最易遭受腐蚀的金属体系。
工况加速条件（产线高频场景）
1、温度＞40℃、相对湿度＞60% RH； 2、密闭空间：防静电袋真空包装、晶圆盒 FOUP 密闭存放；析出的硫化气体无法扩散，持续富集； 3、元器件带电状态：微弱偏压极大加快硫化腐蚀速率； 4、材料与元器件直接接触：隔离膜、缓冲垫紧贴晶圆、引线框架、裸芯片。
三、分级危害：从外观瑕疵到批量产品报废
3.1 一级风险：半导体先进制程、晶圆、裸芯片（最高等级）

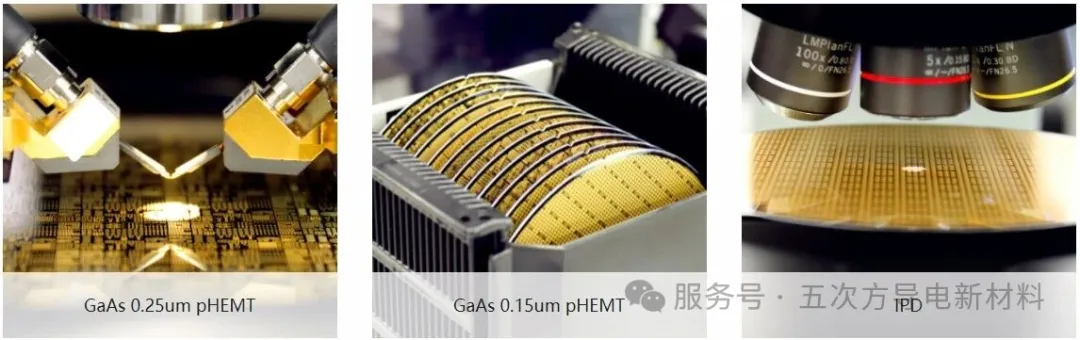

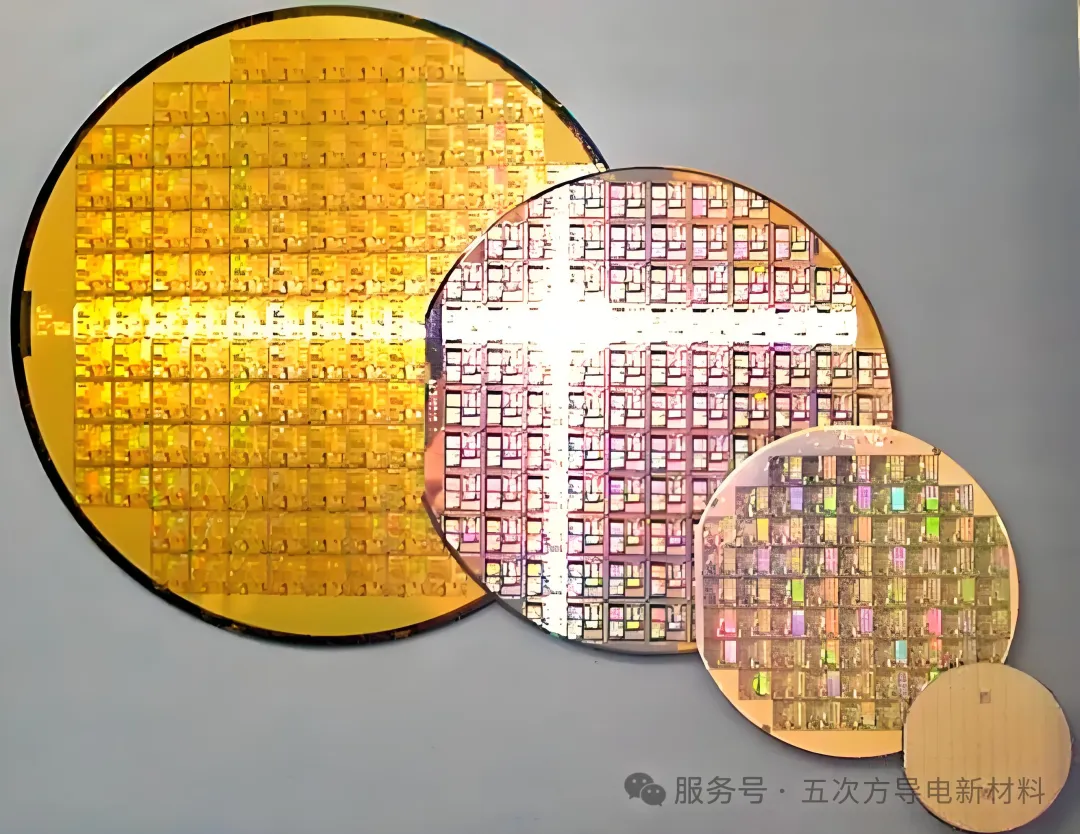

8/12 寸硅晶圆、SiC 第三代半导体、倒装芯片、HBM 存储芯片、晶圆隔离膜（Wafer Interleaf）应用场景。

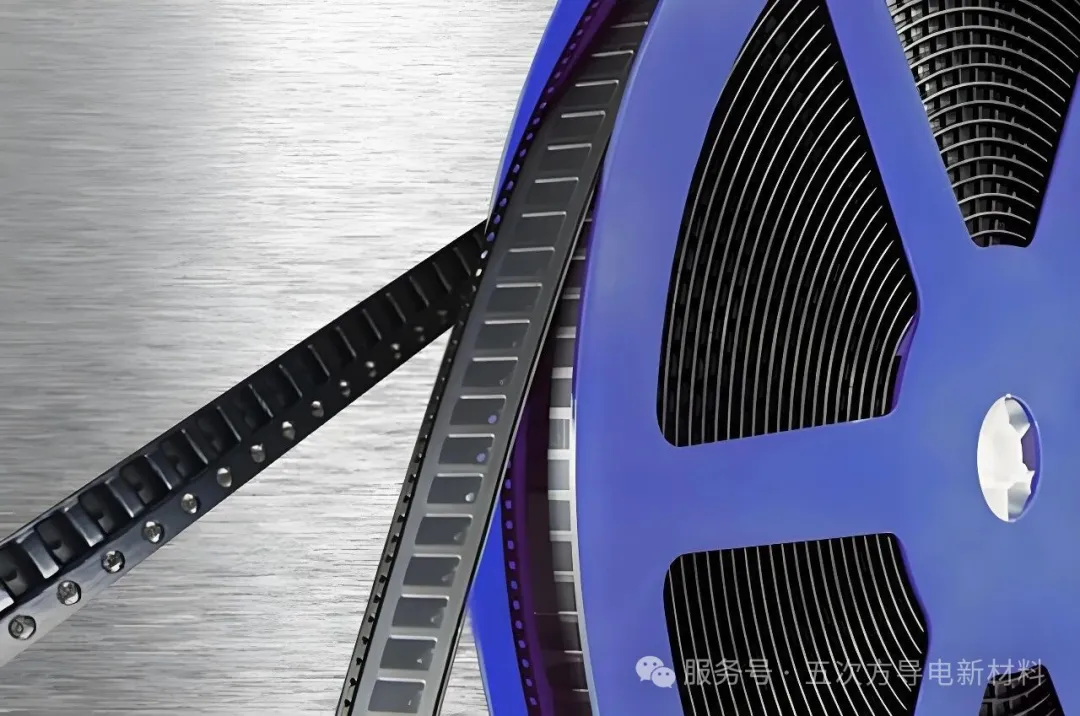

晶圆金属焊盘、铝垫、镍金凸点产生黑色硫化斑点； 键合区域污染，导致金线 / 铜线键合拉力不足、虚焊； 载带、隔离膜硫析出形成永久性表面印迹，硅片无法清洗修复，直接整片报废；

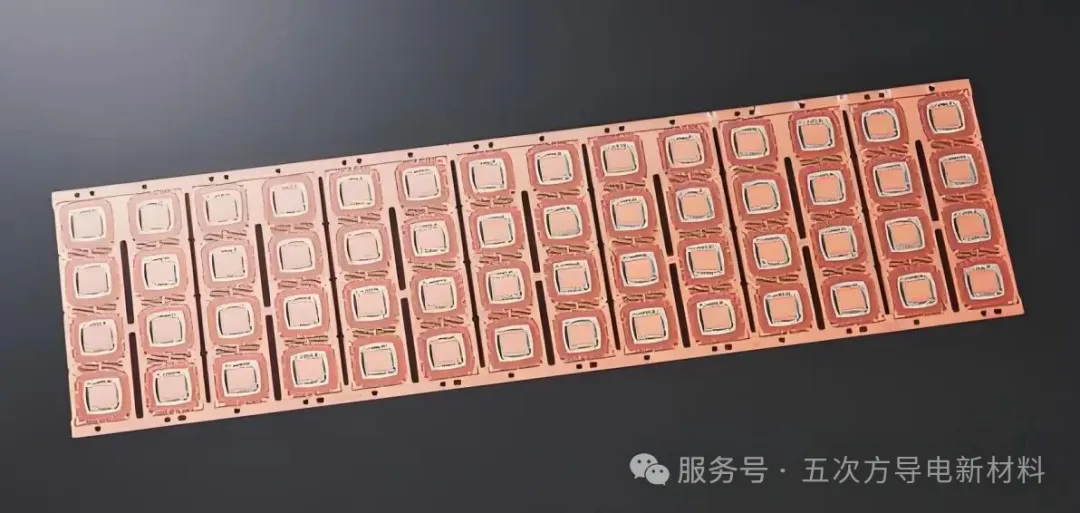

行业案例：多家封测厂使用普通黑色导电隔离膜存放框架，仓储 3 个月后镀银支架大面积发黑，整批次拒收。
3.2 二级风险：片阻、PCB、光电器件、传感器
片式厚膜电阻内部银电极被硫侵蚀，硫化银阻隔导电通路，阻值漂移、阻值突增，严重时开路失效；PCB 浸银（ImAg）表面蠕变腐蚀；LED 镀银支架硫化导致光衰、死灯；MEMS 传感器微小电极腐蚀，信号漂移。关键警示：硫化腐蚀属于缓慢失效，出厂检测完全合格，客户使用数月后集中爆发，售后损失巨大。
3.3 三级风险：连接器、继电器、镀金触点

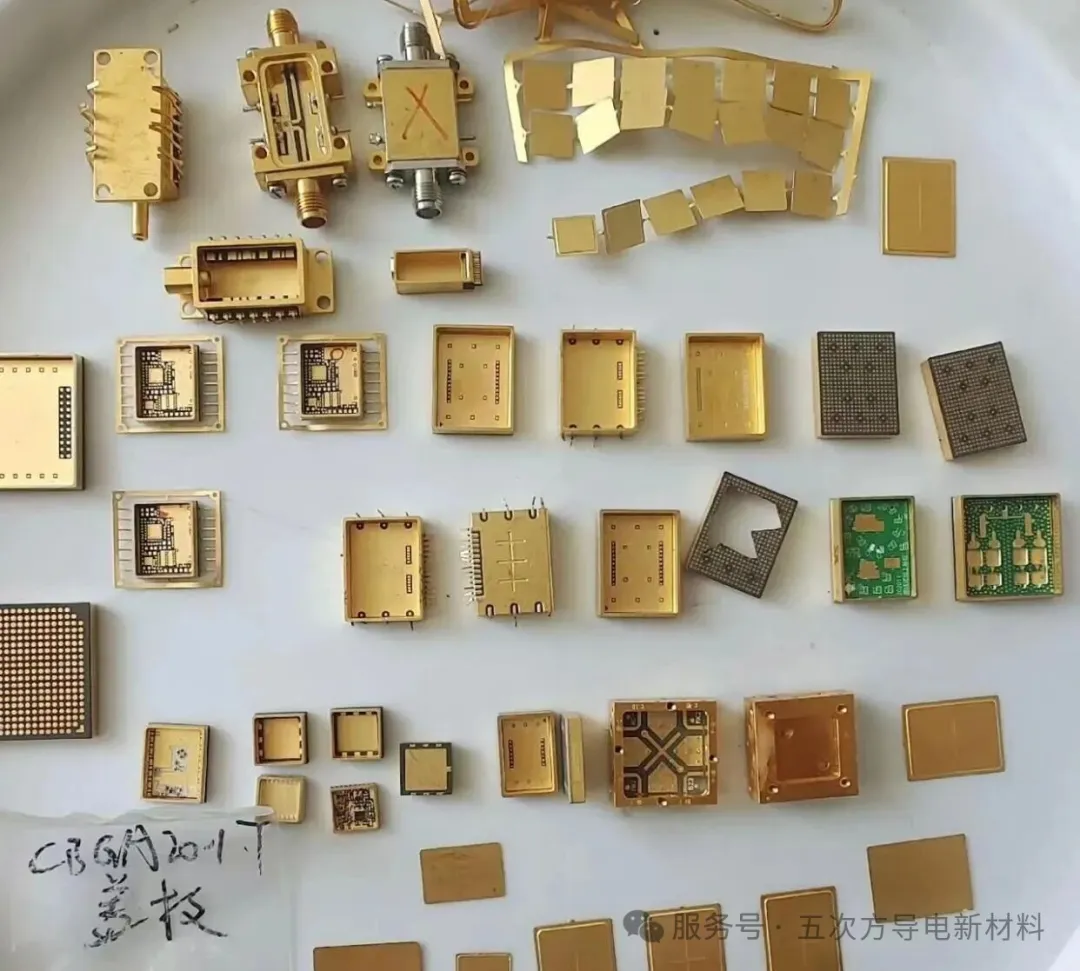

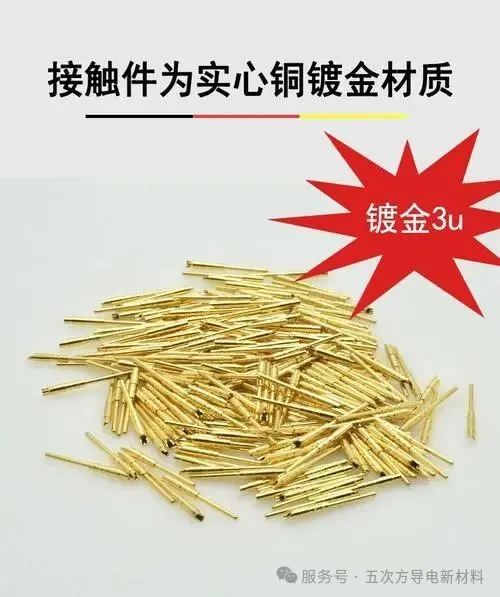

继电器银触点发黑、接触电阻不稳定；连接器镀金层微孔腐蚀，长期振动环境下出现间歇性断路，车载电子、工业控制设备尤为敏感。
3.4 间接次生危害
硫组分与封装硅胶、环氧树脂、底部填充胶发生反应，造成固化剂中毒，胶水固化不完全、粘接强度下降； 洁净车间内挥发性硫化物累积，污染无尘室环境，影响其他精密设备； 无法通过头部客户材料可靠性认证（汽车电子、医疗电子、海外高端供应链）。
四、行业现存普遍误区
误区 1：只要 RoHS 合规就没有硫风险
RoHS 限制重金属、卤素，未对硫元素、硫化物提出管控限值，大量 RoHS 合格导电材料依然存在高活性硫析出。 误区 2：外观干净、无异味 = 无硫析出
微量挥发性硫化物无色无味，肉眼无法识别，数月后才显现腐蚀痕迹，属于典型 “延时性隐患”。 误区 3：只管控成品，不核查原材料
很多企业仅检测成品，忽略导电炭黑、母粒来料硫指标；成品混合配方后难以追溯污染源。 误区 4：选用 “无硫橡胶” 即可一劳永逸
部分厂商仅生产过程不添加硫磺，但采购高硫导电炭黑，填料带入硫杂质，依然存在腐蚀风险。
五、工程落地管控方案（恒升防静电材料研发建议）
5.1 材料选型准入标准
导电填料路线优选高端精密电子 / 半导体场景：选用低硫导电炭黑、碳纳米管、石墨烯复合导电体系，拒绝回收炭黑、工业通用高硫炭黑；对硫极度敏感场景（晶圆、裸银器件）：优先永久型导电高分子配方，规避炭黑杂质风险。
橡胶类防静电耗材选型放弃硫磺硫化体系，选用过氧化物交联、辐射交联无硫丁腈、硅胶材料；要求供应商提供可析出硫测试报告，不接受仅有总硫数据。
明确技术协议指标在采购规格书增加条款：
总硫含量限值； 加速析出测试（85℃/85RH 密闭老化后，检测气相 / 表面可迁移硫）； 银片腐蚀测试（参照 ASTM B809 防硫化测试），试样接触无发黑现象。
5.2 产线使用管理建议
含银、镀金裸元器件尽量避免长期密闭存放于普通黑色导电袋； 不同材质防静电耗材分区使用，橡胶类防静电垫不要直接接触裸芯片周转区域； 建立来料可靠性抽检机制，定期开展加速老化兼容性测试。
5.3 恒升材料技术应对路线
东莞市恒升防静电用品有限公司针对半导体、精密电子客户硫污染痛点，在晶圆隔离膜、导电缓冲材料、防静电包装材料产品体系执行严格原料准入：
✅ 原材料筛查：导电填料固定选用低硫品级，杜绝回收料、高硫炭黑；
✅ 配方设计：不添加含硫硫化剂、硫系助剂，从源头切断活性硫来源；
✅ 出厂可靠性验证：配套高温密闭老化、银片腐蚀兼容性测试；
✅ 产品适配：永久导电体系（碳纳米管 / 高分子复合），同时满足 ESD 防护 + 低析出双重需求，适配 FOUP、晶圆运输、封装载带、PCB 周转等高洁净场景。
六、结语
静电损伤往往瞬时发生，容易被大家重视；而硫引发的硫化腐蚀隐蔽、周期长，常常被供应链忽略。随着电子产品持续微型化、电极金属层越来越薄，一点点微量硫污染就足以造成重大良率损失。
ESD防护材料的核心使命
ESD 防护材料的核心使命，不仅是消除静电，更要做到不产生二次化学污染。企业在筛选防静电、导电材料时，不能只关注电阻指标，应当建立 “静电性能 + 洁净析出 + 材料兼容性” 三维评估体系。东莞市恒升防静电用品有限公司持续深耕洁净防静电新材料，可为客户提供材料硫析出评估、配方兼容性测试、定制化无低硫防静电导电材料解决方案，助力电子制造企业规避腐蚀失效风险，提升产品长期可靠性。
